- 產品名稱：

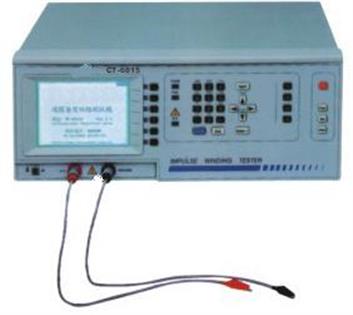

TF6815 脈沖層間短路測試機/匝間耐壓測試儀
- 品牌: 合創達
- 型號:
- 分類: 變壓器綜合測試儀
- 更新日期: 2014/10/7
適用于各種線圈類產品包括：變壓器，電感，馬達，繼電器，喇叭音圈，電磁閥等產品生產線上檢測或上述零件買家進料檢驗用？蓹z出：
1．漆包線生產上的不良(針孔現象)
2．各種線圈類產品在生產加工過程中漆包線受到損傷的產品
● 最高5000V測試電壓
● 提供320*240圓形液晶螢?zāi)伙@示
● 非破壞性分析
● 中英文操作介面
● 完全可程式化連續測試
● 波形學習簡易測試快速
● 提供多種介面,可作各種不同之應用
● 系統提供統計與列印功能
脈沖層間短路測試機/匝間耐壓測試儀 TF-6815/TF6815 技術規格(SPECIFICATION):
|
主要功能
|
最高5000V測試電壓
|
|
高速波形取樣
|
|
自動學習和自動測試
|
|
測試統計和不良分析
|
|
自我診斷
|
|
按鍵鎖定模式
|
|
測試功能
|
面積比
|
|
面積差比
|
|
顫抖數
|
|
波形比對
|
|
電暈放電
|
|
脈沖電壓
|
200~5000V可程式設定
|
|
±2%精確度
|
|
量測時間
|
基本50ms
|
|
顯示和聲音
|
320*240解析度圓形液晶顯示
|
|
內建喇叭
|
|
連接頭
|
2點式高壓接頭
|
|
I/O介面
|
RS-232通信連接埠（選購）
|
|
印表機埠
|
|
遠端控制埠
|
|
記憶體
|
可儲存100個波形檔案
|
|
電源
|
115/230Vac ±10%可切換
|
|
60/50Hz
|
|
顯示/聲音裝置
|
320*240解析度圓形液晶顯示
|
|
6位數數位顯示
|
|
Pass/Fail LED紅燈指示燈/書面顯示/聲音
|
|
配件
|
2點式高壓線夾
|
|
電源線
|
|
使用手冊
|
|
溫濕度
|
攝氏15℃~35℃
|
|
相對濕度RH≦75%
|
|
尺寸(寬*高*深)
|
425*190*350mm
|
|
重量
|
約13Kg(不含配件)
|
|
TF-6815F
|
200~5000V層間短路測試機
|
|
TF-6815
|
200~3000V層間短路測試機
|
