- 產品名稱：
電性能綜合測試設備
- 品牌:
- 型號:
- 分類: 線材測試儀
- 更新日期: 2014/9/28
概況

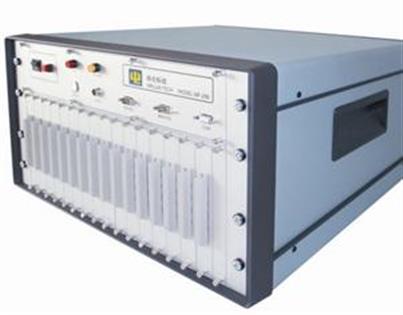

產品名稱：MF系列多功能綜合測試儀
產品類別：多功能綜合測試系列
產品性能：一次插合即可連續完成導通、精密電阻、耐壓及絕緣電阻等電性能參數的自動檢測
產品特征：中文菜單操作，測試穩定可靠，精度高；快速自學習，檢測出未知線纜連接關系，省去手工輸入接線關系的繁瑣工序；開爾文四線測試法精密測量電阻，檢測出接點電阻微小變化，查出接觸不良，導線芯線斷股、虛焊等質量隱患；快速測試線與線間、線與殼體間絕緣電阻，自動完成多點的絕緣性能測試，升壓、測試時間可調，測試電壓DC50V遞增； 快速測試線與線間、線與殼體間漏電流，自動完成多點的耐壓性能測試，升壓、測試時間可調，測試電壓AC50V 遞增；電子元器件測試功能（選配）：完成二極管測試、電阻測試、電容測試；
技術參數表
|
型號
|
MF系列
|
|
單臺儀器測試點數
|
256～1024（可擴展）
|
|
測試方式
|
兩線制測試/四線制測試（可選）
|
|
自學習
測試
|
測試速度(次/分)
|
3000
|
|
測試電壓DC（V）
|
≤ 5
|
|
斷/短路電阻判定值（Ω）
|
50k
|
|
導通電阻判定值（Ω）
|
可設定：0.001~50k
|
|
導通
測試
|
斷/短路電阻判定值（Ω）
|
50k
|
|
導通電阻判定值（Ω）
|
可設定：0.001~50k
|
|
導通電阻測試范圍（Ω）
|
0.001～50k
|
|
測試電壓DC(V)
|
≤ 5
|
|
測試電流(mA)
|
≤50
|
|
電子元器件測試
（選配）
|
二極管（可選）
|
檢測二極管的PN結
|
|
電阻（Ω）（可選）
|
0.0001~1k（±1%）；1k~10k（±2%）；
10k~100k（±3%）；100k~1M（±5%）
|
|
電容（可選）
|
10pF~2200µF（±10%~±20%）
|
|
絕緣
測試
|
測試范圍
|
1MΩ~5GΩ（≤1GΩ：精度為±5%；＞1GΩ：精度為±10%）（10G可選）
|
|
測試電壓
|
DC1000V
|
|
絕緣測試時間
|
1~60
|
|
耐壓
測試
|
測試范圍(mA)
|
0.01~4.99（±5%）
|
|
測試電壓AC(V)
|
1000
|
|
測試時間(手動選擇)
|
1~60
|
|
RS232串口設置
|
用于同計算機通訊
|
|
REMOTE
|
外部設備標準I/O、啟動、停止等功能（如振動臺等）
|
|
電源AC (V/Hz)
|
220/50
|
|
單機重量
|
15～30
|
|
工作溫度/濕度
|
-10℃~40℃/Rh≤75％
|
|
絕緣測試、耐壓測試電壓均可擴展至5000V
更高要求精度可定制
|
