- 產品名稱：

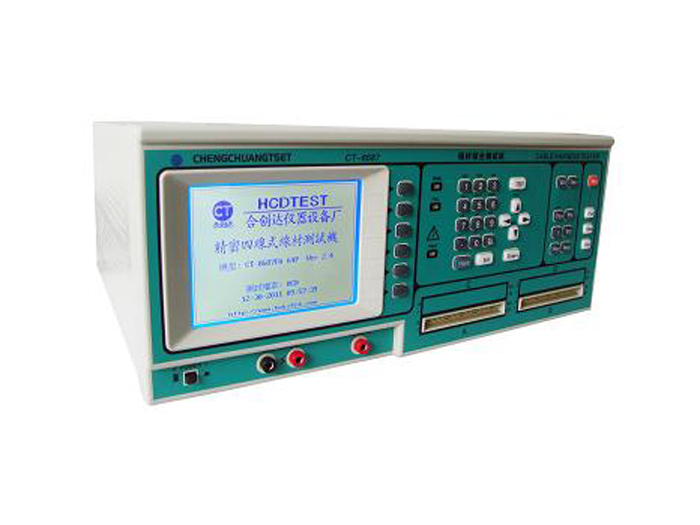

外四線綜合測試儀CT-8687FA
- 品牌: 合創達
- 型號:
- 分類: 線材測試儀
- 更新日期: 2014/11/3
CT8687/CT-8687 系列精密四線式 線材測試機/線材測試儀
CT8687適用於各種連接線，連接器，A/V音頻/視頻連接線，AC/DC插頭連接錢等產品生產線上檢測或上述零件買家進料檢驗用。由於產品好用口埤佳，已擁有超過80%的市場占有率。
產品特點(PRODUCT FEATURES)：
● 系統提供中文操作介面
● 開機自我診斷,自我校正
● 系統可自動掃描自動找點
● 系統提供先進的瞬間斷短路/導通測試
● 可作線材耐壓/絕緣測試
● 提供LCR電表模組,可作精密量測分析
● 系統采用先進的四線式量測法
● 最高AC1000V/DC1500V測試電壓
● 最高可測256測試點
● 提供320*240解析度圓形液晶顯示
● 線性與安規測試一應俱全
● 完全可程式化連續測試
● 提供多種介面，可作各種不同之應用
● 系統提供統計與電腦連線列印功能
技術規格(SPECIFICATION):
項目
符號
測試范圍
電阻
R
0.1Ω~10MΩ
電容
C
10Pf~1000uF
二極體測試
D
0．0V~8.0V
導通
COND
1Ω~50.0Ω
絕緣
I.S
1MΩ~1.5GΩ
高壓(漏電流)
IL
0.01mA~5mA
斷/短路
O/S
2KΩ~50KΩ
電容極性判斷
P
瞬間斷短路測試
瞬間導通測試
斷短路端點判斷
應用范圍
線材測試機CT-8687FA
進階功能
可程式化連續測試
自動學習與自動找點
自我診斷
自我校正歸零
基本準確度
±1%
測試掃描模式
自動/手動掃描可切換
量測速度
0.1Sec基本值
量測頻率與訊號/電壓
100~1000KHz，1Vac
低電壓量測訊號
5Vdc,50mA Max
準確度：±0.5%
高壓(漏電流)測試
50~1000Vac
0.01~60Sec Delay 時間設定
準確度：±5%
高壓絕緣測試
50~1500Vac
準確度：±5%
顯示/聲音裝置
320*240解析度圓形液晶顯示
6位數數位顯示
Pass/Fail LED紅燈指示燈/書面顯示/聲音
量測接點
128量測接點
可選擇256接點
高壓校正正負端輸出
自動找點端子
控制面版
系統/快速/編輯/功能/按鍵群組
介面
RS-232通信連接埠
印表機埠
遠端控制埠
記憶裝置
內建512KB SRAM
內建備份電池
電源供應
115/230Vac 電壓輸入±10%
60/50Hz
配件
自動找點探針
遠端控制線（選購）
RS：232訊號線（選購）
治具排線
電源線
使用手冊
溫濕度
攝氏15℃~35℃
相對濕度RH≦75%
尺寸(寬*高*深)
425*190*350mm
重量
約14Kg(不含配件)
