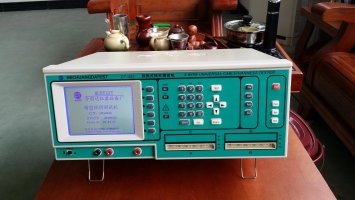

合創達明星產品 CT-8681系列線材測試機 參數介紹
合創達為您提供明星產品 CT-8681系列線材測試機
產品特點PRODUCT FEATURUS
■系統提供中文操作介面
■開機自我診斷，自我校正
■系統可自動掃描自動找點
■最高AC500V/DC1000V測試電壓
■提供多種介面，可作各種不同之應用
■系列提供統計與電腦連接列印功能
技術規格SPECIFICATION
項目 符號 測試范圍
電阻 R 0.1Ω-1MΩ
電容 C 1OpF-1uF
二極體測試 D 0.0-7.5V
導通 COND 0.1Ω-50Ω
漏電流 I.L 0.01mA-5mA
進階功能 可程式化連續測試
自動學習自動找點
自我診斷
自我校正歸零
基本準確度 ±1%
測試掃描模式 自動/手動/掃描可切換
測試速度 0.1Sec基本值
量測頻率與訊號/電壓） 100-100KHZ 1VAC
低電壓量測訊號 5VDC.50MA MAX
準確度：±0.5%
高壓絕緣測試 100V/200V-1000DC.100V-500VAC
50V Resolution
準確度：±5%
顯示/聲音裝置 320*240解析度園形液晶顯示
6位數數位顯示
PASS/FAIL LED紅綠指示燈/畫面顯示/聲音
量測接點 128獨立量測接點
可選擇256接點
高壓校正正負端輸出
自動找點端子
控制面板 系統/快速/編輯/功能/按鍵群組
介面 印表機接口
項目 符號 測試范圍
斷/短路測試 O/S 2KΩ-50KΩ
單邊/點測 O/S
瞬間斷/短路測試 INT O/S
瞬間導通測試 INT COND
介面 遠程控制接口
RS-232通信連接接口
記憶裝置 內建512KB SRAM
內建備份電池
電源供應 230VAC電源輸入±10%
60/50HZ
配件 自動找點探針
遠程控制線（選購）
RS-232通信線（選購）
冶具/排線
電源線
使用手冊
溫/濕度 攝氏15℃-40℃
相對濕度RH≤75%
尺寸(寬*高*深） 425*190*350mm
重量 約14KG(不含配件）
CT-8681N DC100V-700V
CT-8681F DC200V-1000V
CT-8681FA DC100V-700V
AC100-500V
/C2 256PIN測試點
