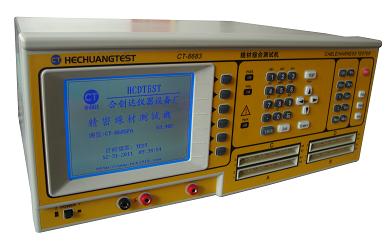

| CT-8685系列精密線材測試機 |
|
| 產品特點PRODUCT FEATURUS |
| ■ |
系統提供中文操作介面 |
| ■ |
開機自我診斷，自我校正 |
| ■ |
系統可自動掃描自動找點 |
| ■ |
系統提供先進的瞬間短斷路/導通測試 |
圖片 |
| ■ |
最高AC1000V/DC1500V測試電壓 |
| ■ |
線性與安規測試一應俱全 |
| ■ |
完全可程式化連續測試 |
| ■ |
提供多種介面，可作各種不同之應用 |
| ■ |
系列提供統計與電腦連接列印功能 |
| 技術規格SPECIFICATION |
| 項目 |
符號 |
測試范圍 |
項目 |
符號 |
測試范圍 |
| 電阻 |
R |
0.1Ω-1MΩ |
斷/短路測試 |
O/S |
2KΩ-50KΩ |
| 電容 |
C |
1OpF-1uF |
單邊/點測 |
O/S |
|
| 二極體測試 |
D |
0.0-7.5V |
瞬間斷/短路測試 |
INT O/S |
|
| 導通 |
COND |
0.1Ω-50Ω |
瞬間導通測試 |
INT COND |
|
| 絕緣 |
I.S |
1MΩ-1000MΩ |
斷/短路端點判斷 |
|
|
| 漏電流 |
I.L |
0.1mA-5mA |
| 進階功能 |
|
可程式化連續測試 |
|
|
介面 |
|
遠程控制接口 |
| |
|
自動學習自動找點 |
|
|
|
|
RS-232通信連接接口 |
| |
|
自我診斷 |
|
|
|
記憶裝置 |
|
內建512KB SRAM |
| |
|
自我校正歸零 |
|
|
|
|
內建備份電池 |
| 基本準確度 |
|
±1% |
|
|
|
電源供應 |
|
230VAC電源輸入±10% |
| 測試掃描模式 |
自動/手動/掃描可切換 |
|
|
|
|
60/50HZ |
|
| 測試速度 |
|
0.1Sec基本值 |
|
|
配件 |
|
自動找點探針 |
| 量測頻率與訊號/電壓 |
100-100KHZ 1VAC |
|
|
|
|
遠程控制線（選購） |
| 低電壓量測訊號 |
5VDC.50MA MAX |
|
|
|
|
RS-232通信線（選購） |
| |
|
準確度：±0.5% |
|
|
|
|
冶具/排線 |
|
| 高壓絕緣測試 |
100V/200V-1500DC.100V-1000VAC |
|
|
|
電源線 |
|
| |
|
50V Resolution |
|
|
|
|
使用手冊 |
|
| |
|
準確度：±5% |
|
|
溫/濕度 |
|
攝氏15℃-40℃ |
| 顯示/聲音裝置 |
320*240解析度園形液晶顯示 |
|
|
|
相對濕度RH≤75% |
| |
|
6位數數位顯示 |
|
|
尺寸(寬*高*深） |
425*190*350mm |
| |
|
PASS/FAIL LED紅綠指示燈/畫面顯示/聲音 |
重量 |
|
約14KG(不含配件） |
| 量測接點 |
|
128獨立量測接點 |
|
|
線材規格要求 |
最高1uF |
|
| |
|
可選擇256接點 |
|
|
|
|
|
|
| |
|
高壓校正正負端輸出 |
|
|
|
|
|
|
| |
|
自動找點端子 |
|
|
CT-8685FA |
|
DC200V-1500V |
| 控制面板 |
|
系統/快速/編輯/功能/按鍵群組 |
|
|
|
AC100-1000V |
| 介面 |
|
印表機接口 |
|
|
|
/C2 |
|
256PIN測試點 |
